Kotel na sekance

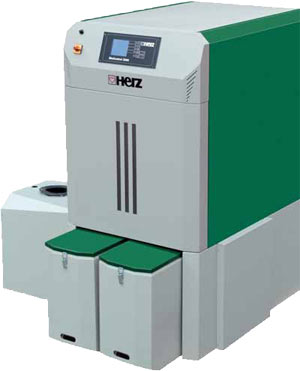

Herz Firematic BioControl
Kotel na lesne sekance in pelete 80/100/150/180 kW

Prospekt Herz Firematic kotel na sekance in pelete>>

Firematic 80/100/150/180 - je kotel za ogrevanje na lesno biomaso s pomično rešetko, kar nam omogoča kurjenje sekancev, ki vsebujejo nad 30% vsebnosti vode.

Gorivo:
Lesni sekanci  G30 - max. dolžine 8,5 cm in premera 3 cm2

in peleti premera 6 mm po standardu ÖNORM M7135 DINplus:

• Nasipni volumen: 650 kg/m3
• Vsebnost vode: <10%
• Vsebnost pepela: <0,5%-
• premer 5-6 mm, dolžina 8-30 mm
• 100% vsebnost lesa, brez dodatkov

Karakteristike kotla na sekance Izredno kompakten Pomična rešetka za vlažnejše sekance Najvišje udobje Čisto zgorevanje Dve vrsti goriva z istim sistemom Desetletja dolge izkušnje Odlična regulacija BioControl 3000 Avtomatsko odvajanje pepela



Konstrukcija:
Telo kotla varjeno iz posebne jeklene pločevine in tlačno preizkušeno, z 80 mm debelo izolacijo. Podajalnik sekancev je robusten in ima trojno varovanje pred povratnim ognjem.

Serijska oprema:
Regulacijska enota BioControl 3000 z 14 vrstičnim zaslonom, ki nam omogoča hkratno spremljanje vseh aktualnih podatkov.

Dva integrirana predala za avtomatsko enostavno odvajanje in čiščenje pepela.





Avtomatsko čiščenje rešetke z odlaganjem pepela v posodo za pepel. S tem je omogočen optimalni pretok zraka in čisto zgorevanje na rešetki. Ni potrebe po ročnem čiščenju.



Avtomatsko čiščenje cevnega toplotnega izmenjevalca

Dimenzije in tehnični podatki kotla - 80 kw in 100 kw

Firematic	80 kw	100 kw
Dimenzije (mm)
A1 Skupna dolžina	1709	1709
A2 Dolžina telesa kotla	1178	1178
B1 Širina	846	846
B2 širina z vmesnim zalogovnikom	1636	1636
C4 Višina kotla	1690	1690
C7 Višina dimne cevi	1441	1441
D1 Premer dimne cevi	180	180
Tehnični podatki
Teža kotla	750 kg	750 kg
Izkoristek	>94%	>94%
Dopustni obratovalni tlak	3,0 bar	3,0 bar
Maksimalna vtočna temperatura	95 oC	95 oC
Vsebnost vode	175 l	175 l
Električni priključek (V,Hz,A)	230/50/16	230/50/16
Vrednosti pri polni obremenitvi
Temperatura dimnih plinov	110 oC	125 oC
Masni tok dimnih plinov	0,052 kg/s	0,060 kg/s
Vsebnost CO2	12,8 vol.%	14,2 vol.%
Vrednosti pri delni obremenitvi
Temperatura dimnih plinov	~60 oC	~60 oC
Masni tok dimnih plinov	0,017 kg/s	0,017 kg/s
Vsebnost CO2	10,2 vol.%	10,2 vol.%



Priporočamo uporabo izravnalnega hranilnika toplote

	Različne možnosti transporta sekancev in pelet
	Robustni deli za transport sekancev

Prerez kotla in sestavni deli

1. vmesni zalogovnik
2. RSE (zaščtna naprava proti povratnemu ognju)
3. Integrirano krmiljenje BioControl 3000
4. Avtomatični vžig s pihalom vročega zraka
5. Zvračalna rešetka za popolno čiščenje
6. 2-conska, deljena zgorevalna komora
7. Stoječ cevni toplotni izmenjevalnik z integriranimi turbolatorji in
   čistilnim mehanizmom
8. Avtomatični nadzor dimnih plinov in zgorevanja z lambda sondo
9. Nadzorovani sesalni ventilator z regulacijo števila vrtljajev
10. Iznosni polži za pepel in leteči pepel
11. Dve posodi za za pepel na prednji strani
12. Učinkovita toplotna izolacija

Pomična rešetka za vlažne sekance - 40% vlage

Mere kotlovnice in transportnega polža - oba sta v istem nivoju

Prospekt Herz Firematic kotel na sekance in pelete - PDF >>
